引言

DS18B20是一款由美國DALLAS公司生產的單總線數字溫度傳感器，以其高精度、微型封裝和獨特的單總線通信協議而著稱。它無需外部元件，可直接將溫度值轉換為數字信號，通過一條通信線路與微控制器（如Arduino、STM32等）進行數據交換，極大地簡化了測溫系統的硬件設計與布線。本文旨在詳細闡述基于DS18B20的測溫實驗工作原理、具體實現步驟，并深入剖析其核心的通信線路機制。

一、實驗原理

1. 核心特性

DS18B20的核心是一個經過激光修正的硅溫度傳感器和數字轉換模塊。其關鍵特性包括：

高精度：典型精度為±0.5°C（在-10°C至+85°C范圍內）。
數字輸出：直接輸出9至12位的二進制溫度數據，無需A/D轉換。
單總線接口：僅需一條數據線（DQ）即可完成電源供給和數據通信，支持“寄生電源”模式（從數據線“竊取”電源）和外部供電模式。
多點組網能力：每個DS18B20都有唯一的64位激光ROM序列號，允許在同一條總線上掛載多個傳感器，實現多點測溫。

2. 測溫與轉換原理

傳感器內部的核心是一個對溫度高度敏感的振蕩器，其頻率隨溫度變化。通過一個低溫系數振蕩器產生的固定頻率脈沖作為基準，對溫度敏感振蕩器的脈沖進行計數，從而將溫度信息轉換為數字值，并存儲在內部的溫度寄存器中。轉換分辨率可通過配置寄存器設定（9、10、11或12位），分辨率越高，轉換時間越長。

二、通信線路詳解

通信線路是DS18B20實驗實現的關鍵，特指連接微控制器與DS18B20的單總線（1-Wire Bus）。

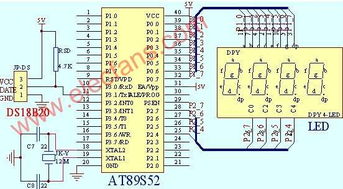

1. 物理連接

基本電路：DS18B20的DQ引腳（數據輸入/輸出）通過一個4.7kΩ的上拉電阻連接到微控制器的某個I/O引腳（如GPIO）和電源VCC（通常為3.3V或5V）。VDD引腳在外部供電模式下接VCC，在寄生電源模式下接地。GND引腳接地。
上拉電阻的作用：單總線協議是開漏輸出，需要上拉電阻將總線在空閑時保持在高電平狀態，并為總線提供驅動能力。
多點組網連接：所有DS18B20的DQ引腳并聯接至同一條總線上，VCC和GND并聯。微控制器通過識別每個器件的唯一ROM序列號來分別訪問。

2. 單總線通信協議

單總線協議通過精確的時序來完成數據讀寫，所有操作均以微控制器作為主機（Master），DS18B20作為從機（Slave）。一次完整的溫度數據獲取流程通常包括以下序列：

初始化（復位脈沖 + 存在脈沖）：主機拉低總線至少480μs，然后釋放（進入接收模式）。DS18B20在檢測到上升沿后，等待15-60μs，然后拉低總線60-240μs作為“存在脈沖”，向主機表明其在線。
ROM命令（如搜索ROM、匹配ROM）：主機發送命令，用于在多點系統中尋址特定的DS18B20。對于單點系統，通常使用“跳過ROM”命令（0xCC）來忽略地址匹配，直接與總線上的唯一器件通信。
功能命令：最重要的功能命令是啟動溫度轉換（0x44）和讀取暫存器（0xBE）。發送啟動轉換命令后，DS18B20開始進行A/D轉換，在此期間主機可以釋放總線執行其他任務（通過“讀時隙”查詢轉換完成狀態，或等待固定的轉換時間，如12位分辨率時需750ms）。
數據讀寫：所有數據以字節為單位，LSB（最低有效位）在先。每個“時隙”傳輸1位數據。主機通過控制拉低總線的時間長短來區分寫“0”（拉低60-120μs）、寫“1”（拉低1-15μs后釋放）或讀數據（主機拉低總線至少1μs后釋放，然后在15μs內采樣總線電平，低電平為0，高電平為1）。

三、實驗實現步驟（以Arduino為例）

1. 硬件連接

DS18B20的VDD引腳接Arduino的5V引腳。
GND引腳接Arduino的GND引腳。
DQ引腳接Arduino的數字引腳（如Pin 2），并通過一個4.7kΩ電阻上拉到5V。

2. 軟件實現

1. 庫支持：在Arduino IDE中安裝OneWire和DallasTemperature庫，它們封裝了復雜的單總線協議時序。
2. 代碼流程：
`cpp
#include

#include

#define ONEWIREBUS 2 // 數據線連接引腳

OneWire oneWire(ONEWIREBUS); // 初始化OneWire實例
DallasTemperature sensors(&oneWire); // 將OneWire實例傳遞給DallasTemperature

void setup() {
Serial.begin(9600);
sensors.begin(); // 啟動傳感器總線
}

void loop() {
sensors.requestTemperatures(); // 發送轉換命令（廣播，無需地址）
float tempC = sensors.getTempCByIndex(0); // 讀取索引0（第一個）傳感器的攝氏溫度值
Serial.print("Temperature: ");
Serial.print(tempC);
Serial.println(" °C");
delay(1000); // 延時1秒
}
`

工作過程：sensors.requestTemperatures()函數內部完成了初始化、跳過ROM、發送啟動轉換命令（0x44）并等待轉換完成。sensors.getTempCByIndex(0)函數則再次初始化、跳過ROM、發送讀暫存器命令（0xBE），并從總線讀取9字節數據（包含2字節的溫度值），將其轉換為浮點數。
